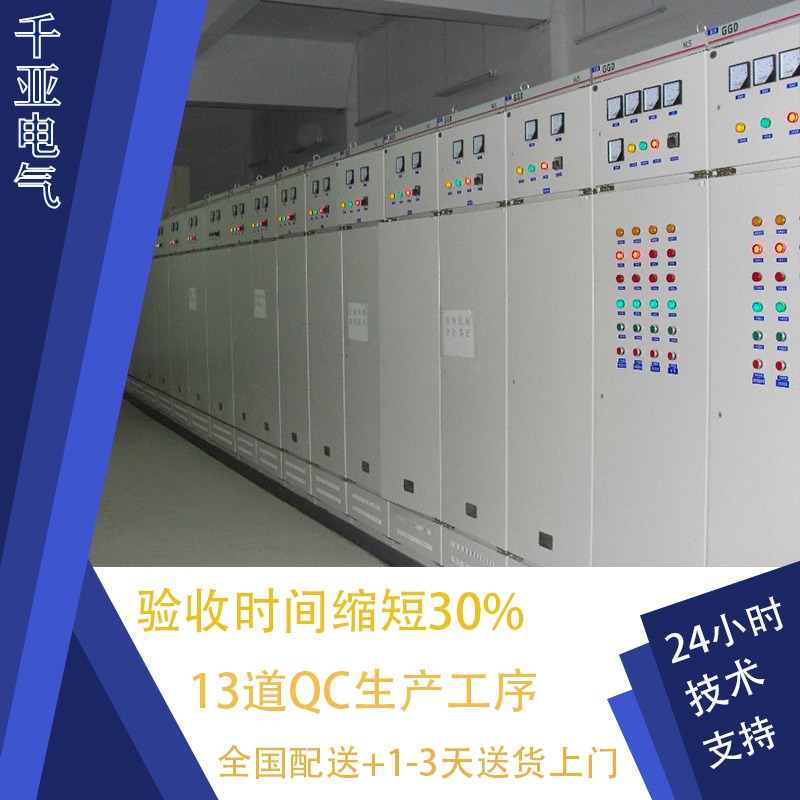

GGD型低壓配電柜是一種標準化的固定式開關柜，其可容納的接觸器回路數量受多種因素影響，需結合具體場景綜合評估。以下從技術角度分析關鍵制約條件：

標準GGD柜體高度為2200mm，常見寬度分為600mm/800mm兩種規格，深度一般為1000mm。以主流800mm寬柜體為例，有效安裝模數約為18-20個標準單元（1U=44.45mm）。若采用CJX2系列接觸器（典型寬度45-100mm），單層水平排列可安裝6-12個，但需預留至少30%空間用于散熱及接線。

根據GB/T 14048.4標準，接觸器組在額定電流下運行時，柜內溫升不得超過規定限值。實測數據顯示，當同一平面布置超過8組接觸器時，建議采用強制通風措施，或分層錯開安裝。對于4極接觸器，推薦最大密度不超過每平方米12組。

依據IEC 61439-1，主電路間最小爬電距離應≥20mm（污染等級3級）。在380V系統中，相鄰接觸器端子間距不宜小于50mm，這直接影響橫向排列數量。例如，800mm寬度扣除兩側母線排后，實際可用導軌長度約700mm，理論極限值為700/(45+50)=7.4組，取整為7路。

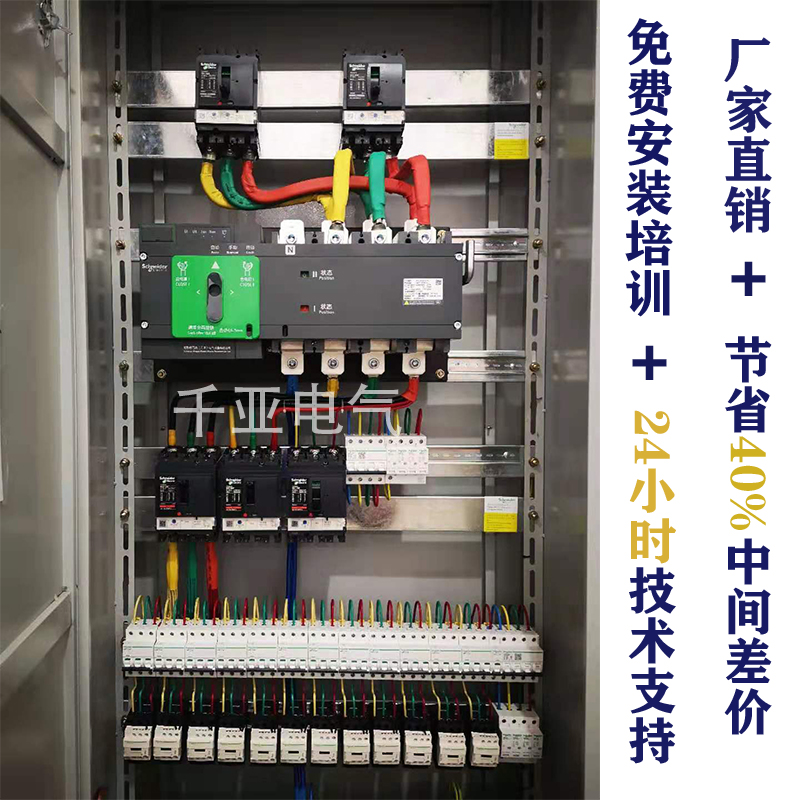

工程實踐中常預留20%冗余空間用于后期改造。某地鐵項目案例顯示，其動力配電柜采用雙層布置，上層安裝斷路器，下層布置接觸器，最終實現單機柜16路輸出，但需配套專用散熱風道。

常規配置下，單個GGD柜可容納6-12路接觸器，具體數值取決于設備選型、散熱方案及項目冗余要求。建議在初步設計階段進行三維建模驗證，并通過溫升試驗確認可行性。
